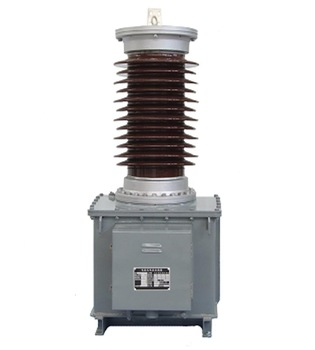

35kV 電容式電壓互感器
產品用途
戶外單相電容式電壓互感器,在35~220kV,50或60 Hz電力系統作電壓、電能測量和繼電保護用。其電容分壓器可兼作耦合電容器用于電力線路載波通信。
結構特點
◆產品由電容分壓器和電磁單元兩部分組成。
◆電容分壓器由一個或幾個耦合電容器串聯疊裝組成。
◆高壓端在電容分壓器頂端,中壓端和低壓端由最下節高壓電容器底盤上的瓷套引出到電磁單元內。
◆電磁單元由中間變壓器、補償電抗器和阻尼器組成。電容器置于油箱頂部。油箱內充以變壓器油并被密封起來,油的容積及內部壓力由油箱頂層的空氣來調節,中間變壓器的一次側線圈具有調節線圈,調節電壓誤差,補償電抗器的調節線圈調整相位誤差,二次繞組由油箱正面的出線端子盒引出。
◆本產品是充油和密封的,不需要濾油或換油等特殊處理來維持原來的電性能。切記不要破壞電容分壓器的密封性,電磁單元若不得不取油樣,請注意一定要及時補油,取多少補多少,本產品的驗收及正常運行沒有必要取油樣,否則會(huì )帶來不良影響。
◆高電壓主要由電容分壓器承擔,沖擊絕緣強度高;
◆其電容分壓器可兼作耦合電容器用于電力線路載波通信。
◆產品整體呈容性,不會(huì )導致電力系統工頻諧振和鐵磁諧振。
◆采用先進的速飽和電抗器阻尼技術,能快速有效地抑制鐵磁諧振,并保證暫態響應性能。
◆本產品所有絕緣件全部為環保材料。
◆二次接線板采用環氧樹脂澆注結構,密封性能更加可靠。
◆產品底座等外漏鋼件采用噴塑和熱鍍鋅兩種防腐工藝,美觀且防腐性能好。
◆緊固件、銘牌等均為不銹鋼。
